Cửa cuốn khe thoáng S8

Tham khảo ngay các mẫu cửa cuốn Super-S

Công trình cửa cuốn Super-S8. Cửa cuốn chính hãng Austdoor

Tổng quan về nan cửa cuốn Austdoor S8

   Cửa cuốn S8 là dòng cửa cuốn có nhiều tính năng vượt trội, đây là dòng cửa cuốn thế hệ mới an toàn - thông minh nhất hiện nay. Cửa cuốn siêu êm Super-S8 là mẫu cửa cuốn mới được tập đoàn Austdoor ra mắt năm 2022, với nhiều thay đổi về mặt thiết kế và bề mặt nan cũng như được tích hợp nhiều công nghệ hiện đại. Những thay đổi này giúp cửa cuốn vận hành êm ái, an toàn và thuận tiện cho người sử dụng.

Đặc điểm nổi trội của dòng cửa cuốn siêu êm S8

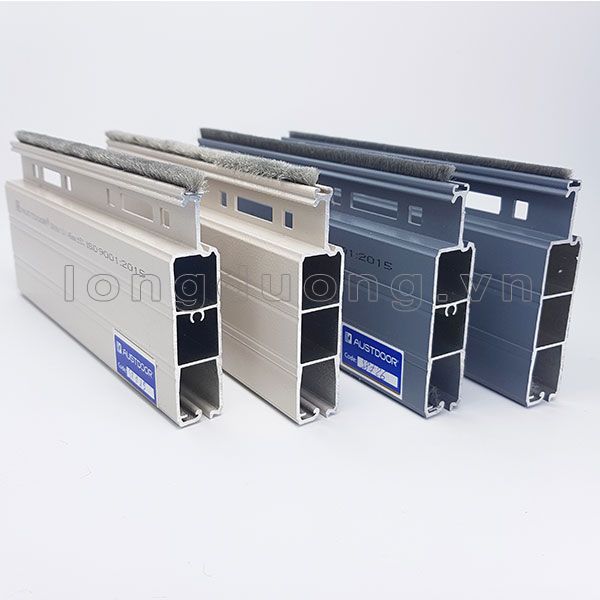

Cấu tạo nan cửa cuốn austdoor S8

   Nan cửa S8 là dòng nan cửa có độ dày lớn nhất trong phân khúc các nan cửa cuốn Super-S. Nan cửa được sản xuất từ hợp kim nhôm 6063-T5 với độ dày 1.3 ÷ 1.45 mm, với thiết kế nan nhôm 2 lớp nên nan cửa S8 có thể lắp được cho những bộ cửa cuốn có diện tích tối đa 42m2 (H6.0m x W7.0m).

   Bề mặt nan cửa được sơn tĩnh điện ngoài trời cao cấp của các hãng sơn nổi tiếng Tiger/Akazonobel cho độ bền màu lên tới 15 năm. Màu sắc chủ đạo của dòng nan S8 là màu #15(trắng sữa) và màu #25(xám xanh)

   Cấu tạo nan nhôm S8:

• Phần đỉnh nan: phần này chỉ bao gồm 1 lớp nhôm được uốn cong phần đầu tạo thành hình dạng móc. Phần nan cửa này sẽ nằm trong lòng của nan khác khi cửa hạ xuống và móc vào nan phía trên khi cửa được kéo lên. Phần đỉnh móc được bố trí rãnh cái gioăng nỉ giảm chấn cũng như bố trí các ô lấy sáng hình chữ nhật kết hợp với hình vuông.
• Phần thân nan: đây là phần nan cửa thường xuyên tiếp xúc với môi trường bên ngoài và chịu sự tác động của ngoại lực. Phần thân này có cấu tạo nan nhôm 2 lớp, giữa 2 lớp nhôm này có 2 gân liên kết tạo độ cứng vững. Bề mặt nan có bố trí các sọc chạy ngang thân giúp tăng tính thẩm mỹ, giảm sự nhàm chán trong thiết kế.
• Phần chân nan: phần này có tác dụng liên kết với nan cửa bên dưới. Một bên chân na được thiết kế dạng móc có rãnh cài gioăng nỉ giảm chấn, giúp cửa đi lên được êm ái hơn. Một bên chân được thiết kế đặc biệt, khác biệt hoàn toàn với các mẫu nan khác trên thị trường, phần chân này có tác dụng như 1 chân cài liên kết giúp cửa vững chắc hơn.

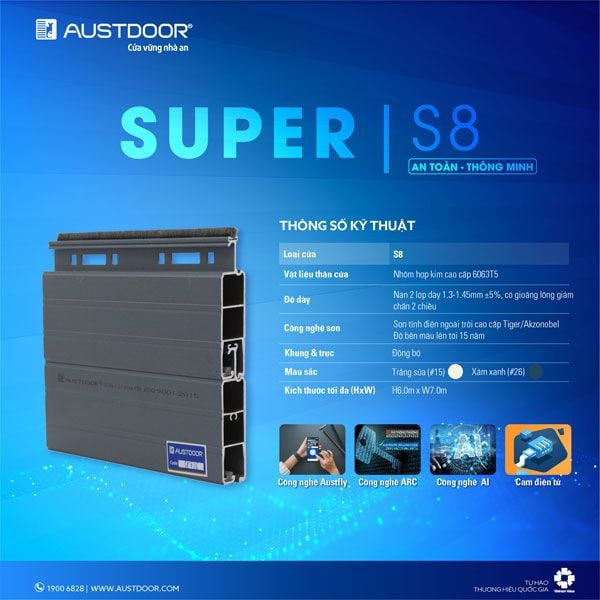

Tiêu chuẩn kỹ thuật nan cửa cuốn Austdoor Super-S8

• Các thông số có thể thay đổi mà không cần báo trước; thông số độ dày và trọng lượng của nan là giá trị trung bình +- 5% sai số do công nghệ đùn ép nhôm.
• Khi khách hàng có yêu cầu đặt "Cửa, Khung ngoài tiêu chuẩn kích thước quy định" thì phải có xác nhận của phòng QLĐH thuộc Austdoor và phải chịu các chi phí phát sinh liên quan
• Do tiêu chuẩn chiều dài trục và ray, trong mộ số trường hợp trục và ray sẽ được hàn nối nhưng vẫn đảm bảo yêu cầu kỹ thuật và điều kiện Bảo hành của nhà sản xuất.
• Vật tư đồng bộ bộ tời và lựa chọn thêm tham khảo bảng thông báo bộ tời mã TC-01/BT.

Cửa cuốn austdoor S8 đồng bộ

   Cửa cuốn Austdoor hiện đang là hãng cửa cuốn duy nhất trên thị trường công bố tiêu chuẩn đồng bộ cùng những thông số kỹ thuật chi tiết cho từng mã nan cửa. Dưới đây tôi xin giới thiệu tới các bạn một số chi tiết đồng bộ của cửa cuốn super-S8.

Khung kỹ thuật đồng bộ

   Khung kỹ thuật đồng bộ được cấu tạo từ thép hộp được hàn cố định với nhau. Tùy vào kích thước cửa mà kích thước thép hộp sẽ có kích thước khác nhau. Hệ khung kỹ thuật được gia công tại xưởng của nhà máy Austdoor, trên đó có gắn mặt bích, trục cửa, Pully nhựa và hệ con lăn trợ lực

Lắp đặt khung kỹ thuật cửa cuốn Austdoor đồng bộ

Bộ tời cửa cuốn đồng bộ

Một bộ tời cửa cuốn S8 đồng bộ bao gồm các chi tiết sau:

• 01 thân motor AH/ AK hoặc bộ tời dòng S

• 01 hộp nhận tín hiệu chống dò mã cửa cuốn

• 01 rơ le chống sổ lô

• 01 tay bấm tường có dây (hoặc không dây)

• 02 tay điều khiển từ xa

Bộ tời dòng S cửa cuốn Austdoor

Bộ lưu điện dành cho cửa Super - S8

   Bộ tích điện hay còn gọi là bộ lưu điện hay UPS, có tác dụng tích trữ điện năng giúp cửa cuốn có thể vận hành được ngay cả khi cửa cuốn có sự cố về điện lưới. Đây là thiết bị có thể lựa chọn thêm không bắt buộc ở một bộ cửa cuốn. Khi lựa chọn bộ lưu điện cần lưu ý một số thống số như sau:

• Chế độ tự xả và sạc giúp tăng tuổi thọ ắc quy

• Lưu điện cần phải phù hợp với công suất động cơ đi kèm

Lưu điện P2000 dùng cho motor nhỏ hơn 800kg

   Hiện tại, lưu điện Austdoor có 2 dòng chính:

• Bộ tích điện dòng P: Bao gồm lưu điện P1000; lưu điện P2000; lưu điện P3000

• Bộ tích điện dòng E: Bao gồm lưu điện E1000; lưu điện E2000

Cách tính giá cửa cuốn siêu êm S8

   Để tính được giá một bộ cửa cuốn austdoor S8, chúng ta cần xác định một số thông tin như sau:

Xác định vị trí lắp đặt lô cửa cuốn

   Việc xác định vị trí lắp đặt lô cửa cuốn sẽ ảnh hưởng tới kích thước diện tích cửa cuốn, cũng như có hay không có chi phí triển khai lắp đặt  hộp kỹ thuật. Thông thường sẽ có 03 cách lắp đặt lô cửa cuốn cơ bản:

• Lô cửa cuốn lắp đặt bên trong nhà: Với cách lắp đặt này toàn bộ lô cửa cuốn và ray đều được lắp đặt bên trong nhà.

Lô cửa cuốn lắp đặt bên trong nhà

• Lô cửa cuốn lắp đặt bên ngoài nhà: ngược lại với lô cuốn bên trong, với cách lắp đặt này lô cửa cuốn nằm hoàn toàn bên ngoài nhà.

Lô cửa cuốn lắp đặt bên ngoài nhà

• Lắp đặt lô cửa cuốn phía trên lanh tô: đây là 1 biến thể của lắp đặt lô cuốn trong. Nhưng ưu điểm hơn nhiều so với lắp đặt lô cuốn trong vì không bị chiếm nhiều diện tích.

Lô cửa cuốn lắp đặt trong nhà, ray và nan cửa bên ngoài nhà

Xác định kích thước lắp đặt

   Sau khi xác định được vị trí lắp đặt lô cuốn, cần xác định kích thước hoàn thiện của cửa cuốn.

Thông số chi tiết để lắp đặt cửa cuốn S8

Trong đó:

• Wtt: Chiều rộng thông thủy

• Htt: Chiều cao thông thủy

• SR: kích thước cánh gà

• KC: Kích thước cánh gà bên đặt motor

• Wpb: Chiều rộng phủ bì. Wpb = Wtt +170mm (hoặc 174 hoặc 200... phụ thuộc loại ray cửa)

• Hpb: Chiều cao phủ bì. Hpb = Htt +500mm (tối thiểu)

Diện tích 1 bộ cửa cuốn Spb = Wpb * Hpb

Lựa chọn motor phù hợp với cửa cuốn khe thoáng S8

   Đối với dòng cửa cuốn cao cấp S8, việc đưa ra những tiêu chí kỹ thuật lắp đặt đồng bộ là vô cùng quan trọng. Theo tiêu chuẩn kỹ thuật được Cửa cuốn Austdoor công bố, thì hiện tại cửa cuốn nan nhôm S8 sẽ sử dụng 03 model bộ tời như sau:

• Bộ tời cửa cuốn dòng S: đây là dòng motor mới ra mắt năm 2022 với nhiều tính năng hiện đại như: cam hành trình điện tử; camera giám sát; điều khiển cửa cuốn qua điện thoại; chuông cảnh báo. Bộ tời S bao gồm các mã: S200; S300; S500; S800 và S1000. Bộ tời này được bảo hành 01 năm
• Bộ tời cửa cuốn AH: đây có lẽ là dòng motor ổn định và có chi phí hợp lý nhất cho đến hiện nay.Bộ tời được nhập khẩu 100% từ Đài Loan với những tiêu chí kỹ thuật được yêu cầu riêng phù hợp với người sử dụng Việt Nam. Bộ tời AH bao gồm các mã: AH300; AH500; AH800 và AH1000. Bộ tời này được bảo hành 05 năm
• Bộ tời cửa cuốn AK: motor AK là 1 trong những bộ tời nằm trong phân khúc giá rẻ. Bộ tời được liên doanh lắp ráp tại Việt Nam với thời gian bảo hành là 02 năm. Bộ tời này bao gồm các mã nan: AK300; AK500 và Ak800.

   Để lựa chọn được bộ tời phù hợp với cửa cuốn S8 chúng ta có thể dựa vào bảng lựa chọn motor dưới đây:

Ví dụ: Cách lựa chọn bộ tời cho nan cửa cuốn khe thoáng S8 với kích thước chiều cao phủ bì Hpb=5m và chiều rộng phủ bì Wpb = 6,5m. Dựa vào bảng thông số kỹ thuật trên ta có thể đối chiếu hàng 7 và cột thứ 7 ta sẽ lựa chọn được bộ tời cho cửa cuốn nan nhôm S8 là AH/AK/S800 (Bộ tời có sức nâng 800kg)

Lựa chọn lưu điện cho cửa Austdoor S8

   Hiện tại cửa cuốn Austdoor lưu hành 02 dòng lưu điện dành cho cửa cuốn khe thoáng:

• Bộ tích điện dòng P: sử dụng tối đa đối với motor 1000kg

• Bộ tích điện dòng E: sử dụng tối đa đối với motor 800kg

  Ví dụ: Với bộ tời AH800 ta đã lựa chọn ở trên thì ta có thể lựa chọn lưu P2000/3000 hoặc lưu E2000

Cách tính giá bộ cửa cuốn nan nhôm S8

Như đã nêu ở trên, để tính được giá một bộ cửa ta tóm tắt lại các bước như sau:

• B1: Xác định vị trí lô cửa cuốn

• B2: Tính diện tích cửa cuốn

• B3: Lựa chọn motor phù hợp với diện tích cửa

• B4: Lựa chọn lưu điện phù hợp với tải trọng motor

• B5: Tính toán hộp kỹ thuật nếu cần

Giá bộ cửa cuốn S8 = Tổng tiền nan cửa + Tiền motor + Tiền lưu điện + Tiền hộp kỹ thuật

Ví dụ:

Tính giá tiền cửa cuốn khe thoáng S8 với kích thước chiều cao phủ bì Hpb = 4,5m; chiều rộng phủ bì Wpb = 5m. Lắp đặt lô cuốn ngoài, sử dụng bộ tời  AH500, lưu điện P2000. Có diện tích hộp kỹ thuật là 15m2

Giá bộ cửa nan nhôm S8 = (4,5 * 5) * 2.550.000 + 7.798.000 + 5.189.000 + 15*500.000 = 77.862.000

Ghi chú:

• 4,5 * 5: Diện tích phủ bì cửa cuốn

• 2.550.000: Giá nan cửa austdoor S8

• 7.798.000: giá bộ tời AH500

• 5.189.000: giá bộ lưu điện P2000

• 500.000: đơn giá /m2 của hộp kỹ thuật

Chú ý:  Giá trên chỉ mang tính chất minh họa, không phải giá bán sản phẩm.

Các tính năng an toàn trên cửa cuốn thế hệ mới S8

Những tính năng an toàn nổi bật trên dòng cửa cuốn nan nhôm S8:

• Công nghệ chống sao chép mã mở cửa: Với tính năng này sau mỗi lần sử dụng hệ thống sẽ tự động đổi mã mở cửa mới không trùng với lần sử dụng trước

• Hệ thống đảo chiều khi gặp vật cản: Tính năng này giúp cửa tự dừng lại hoặc đảo chiều đi lên mỗi khi gặp chướng ngại vật trong quá trình cửa đi xuống.

• Cảm biến khói: thiết bị này sẽ kết nối với cửa cuốn để khi xảy ra hỏa hoạn cửa cuốn sẽ tự động mở lên

• Còi báo động: thiết bị này sẽ báo động mỗi khi cửa có vật cản hoặc có người cạy cửa.
• Ứng dụng Austfly: Điều khiển và kiểm soát cửa cuốn qua điện thoại thông minh.

Địa chỉ mua cửa cuốn Austdoor S8 chính hãng

   Cửa cuốn S8 mặc dù có giá cao hơn sơ với các mẫu nan khác trong cùng phân khúc. Nhưng bù lại đây là mẫu nan dày nhất, đep và được ưa chuộng trên thị trường hiện tại. Nếu quý khách hàng vẫn còn nhiều khúc mắc và phức tạp khi lựa chọn cửa cuốn nói chung và cửa cuốn siêu êm S8 nói riêng, hãy liên hệ với Cửa cuốn Long Dương theo số holine của chúng tôi.

Một số hình ảnh hoàn thiện Cửa cuốn S8
